一． 用戶的基本情況和要求

現場環境20-200公里區域內要求互通，IP鏈路不能到兩個區域的基站架設點，因此考慮給客戶建立單信道2基站數字常規系統，通過無線RF進行鏈路（前提是兩個區域能保證無線RF鏈路能連通，盡量在中間沒有沙丘/高山/建筑等阻擋）。

二．推薦系統方案

    1、推薦方案

   本案要求在多個相距10-50公里左右的區域架設數字中繼臺，并保證互聯，使得多個區域的數字對講機能實現互聯。根據用戶的基本情況和要求，我們認為使用建伍公司新一代全數字化的大區制NEXEDGE數字常規多站無線鏈路系統是更為合適的。

   我們選擇NEXEDGE常規系統，主要基于如下的因素：

目前對講機的數字化已經成為一種潮流。采用數字對講機系統既可以滿足當前的通信需要，也能滿足未來發展的需要。

NEXEDGE系統的接收靈敏度高，覆蓋范圍大。在覆蓋同等面積的情況下，需要的中轉基站數量少。節省投資。

NEXEDGE具備IP聯網能力，通過聯網的多臺中轉臺可以形成一個整體的大通信網，完全能夠滿足用戶的要求。

NEXEDGE系統已經在世界上廣泛使用。經歷過世界高級別政治活動通信保障的考驗，是經過實際使用證明具有高可靠性、成熟的產品。

NEXEDGE的擴展?jié)摿Υ?，輔助支持系統齊備，為今后的通信需要發展能夠奠定良好的基礎。滿足用戶不斷發展的需要。

2、NEXEDGE數字常規系統的功能

l個人ID號碼最多可達1000個；組ID號碼最多可達1000個。

l個別選呼

系統內用戶可以發起個別選呼，實現兩個人之間的通話，保證通話的私密性。

l組呼叫

用戶可以發起小組呼叫。實現小范圍內的1對多通信。其他小組不受打擾。是調度通信最常用的方式。

l來電顯示功能

具備顯示屏的終端可以顯示呼叫方電臺的身份碼和別名。即使接收方預先沒有存儲對方的別名，利用空中別名功能，通過空中信令，也能讓接收方顯示呼叫方的別名，接收方能夠立即知道誰在呼叫他。

l系統全呼

可以呼叫系統內全部用戶?？梢杂糜谧罡咧笓]機構在緊急情況下對全體人員的呼叫。

l緊急呼叫和緊急報警

緊急呼叫具有最高優先級別，系統將最優先處理，保證緊急信息的傳達。此外，緊急報警功能將使終端在碰到異常狀態下以快捷的方式將緊急狀態告知控制中心或指定接收電臺。此兩種功能使系統具有強大的應急事件處理能力。

l加密通話

必要時，用戶可以起用NEXEDGE的數字加密功能，可以進一步提高通信的保密性，防止通話內容外泄。

l預先登記列表，防止非法用戶盜用

中轉臺具備用戶列表功能?？梢灶A(yù)先將用戶的ID號碼登記在中繼臺中，只有預先登記的用戶可以使用中轉臺通信。沒有登記的用戶不能入網通信。

l遙斃/復活

對于不遵守通信紀律的人員的對講機或者丟失對講機可以通過調度管理系統進行遙斃。遙斃可以分為幾個不同層次：對于不遵守通信紀律的人員的對講機，可以通過空中指令凍結其對講機的發射能力或者凍結其發射和接收能力。當需要恢復其工作時，再發射空中指令對其對講機解凍即可；當對講機丟失或者被盜，則可以通過空中指令進行槍斃，使其喪失全部使用功能。被空中槍斃的對講機只能把機器拿回管理中心重新編程才能恢復其使用功能。

l遠地編程

通過IP網對中轉臺進行遠地編程。不一定非要到中轉臺前面才能修改參數。

l遠地實時監測（選件）

通過專用軟件和IP網絡，用戶可以在指揮中心或管理中心遠程監視中轉臺的工作情況。諸如：中轉臺內部溫度、發射/接收PLL頻率鎖定狀態、發射功率是否出現下降等等。保證如果出現意外情況能夠得到即使處理。

l空中編程功能（選件，需要另外購置）

當購買了空中編程選件后，可以通過空中編程修改終端的參數，例如，追加組號、追加使用信道，修改功能參數等等。不需要把機器拿回來修改。

3、方案設想

數字常規無線RF鏈路互聯通訊系統示意圖（在沒有IP鏈路的情況下使用）

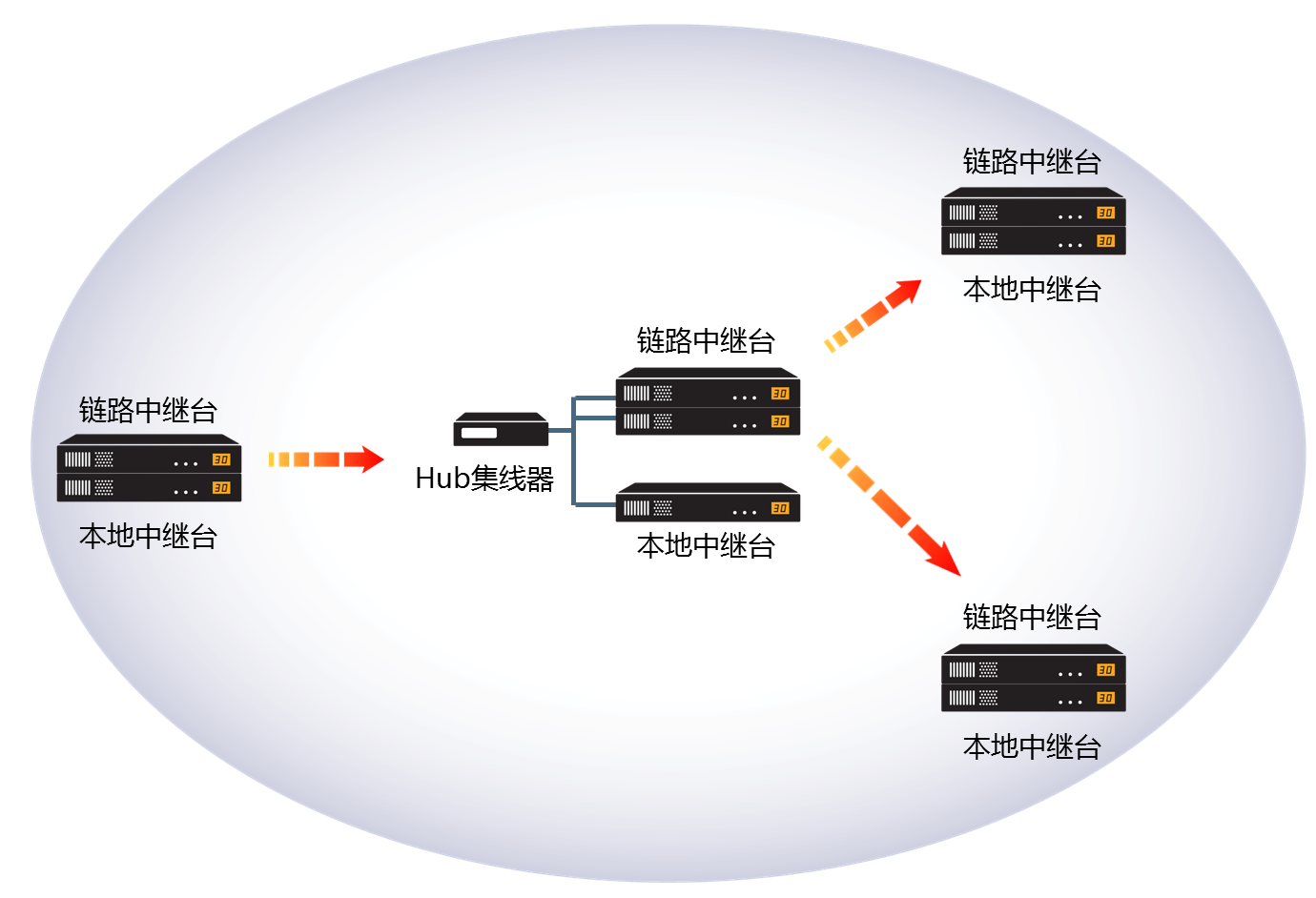

l背靠背無線聯網：星型

l背靠背無線聯網：線型

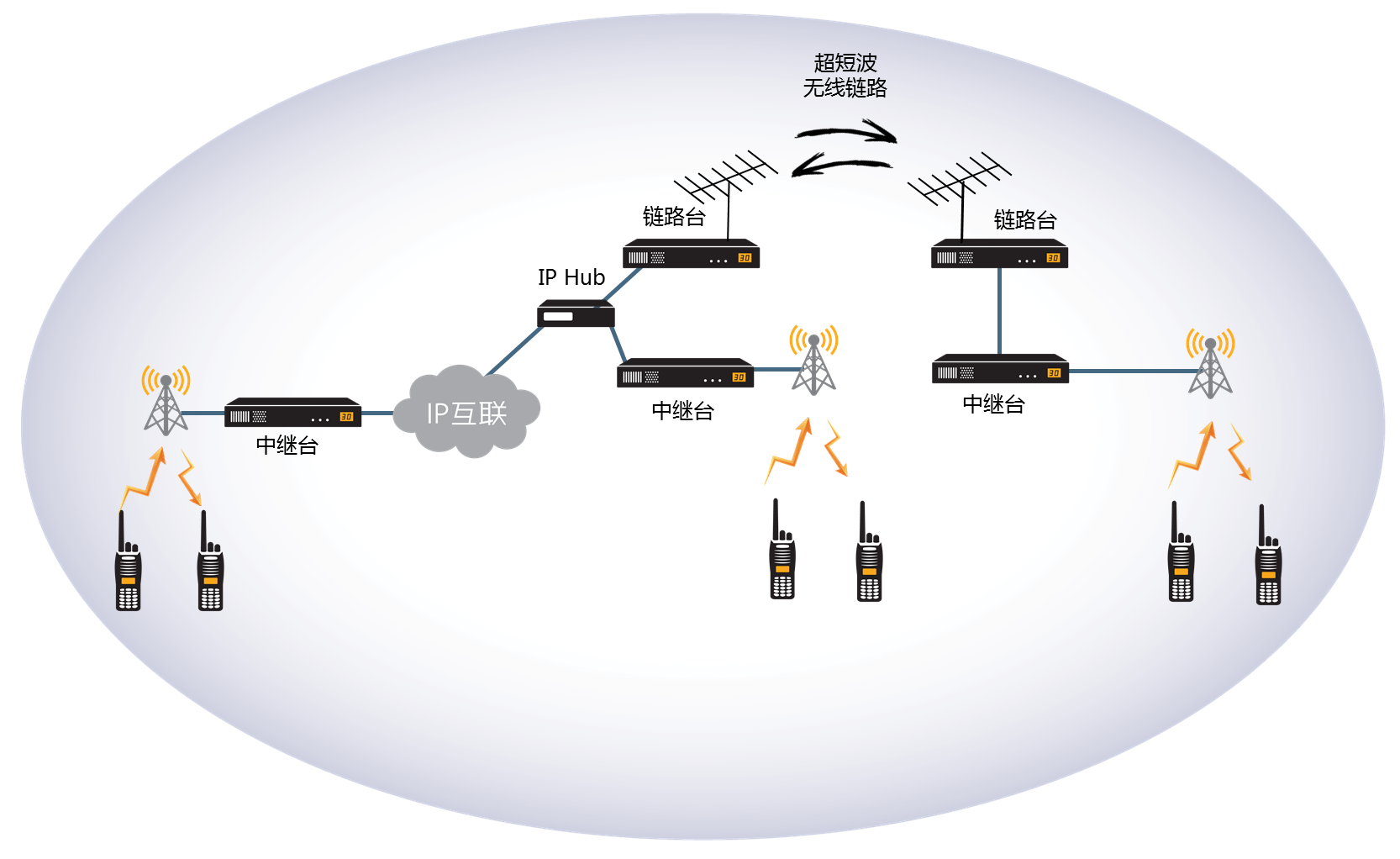

lIP鏈路與無線鏈路混合聯網

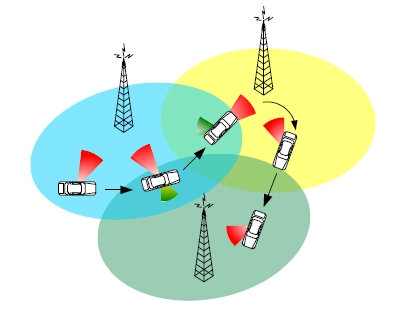

     漫游通信：在互聯的兩個基站覆蓋范圍內，終端用戶可以通過判斷各個中繼臺下發的信標信號強度，來選擇更佳的中繼臺進行通信。

4、設備選型

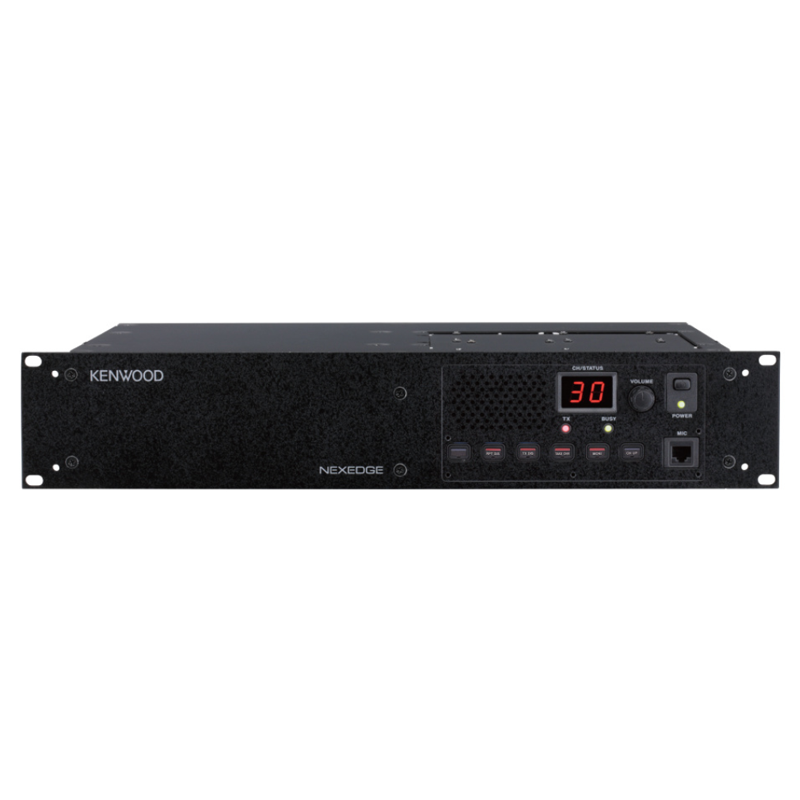

4.1、數字本地中繼臺/鏈路中繼臺

組建150MHz/400MHz頻率的NEXEDGE無線鏈路系統，核心設備是NXR-710鏈路機和NXR-810本地中繼臺。NXR-710/810的發射功率分別可達50W/40W。當發射功率為25W，可100%發射循環（可以連續持續發射）。

?NXR-710鏈路機

l頻率范圍：136～174MHz；

l發射功率：5～50W；

25W發射功率時100%發射循環；

l信道數量：30個；

l通信方式：全雙工

l雙模式：數字模式，模擬模式（常規）；

l信道間隔：   NEXEDGE數字模式 6.25kHz

模擬模式   25kHz和12.5kHz.

l工作模式：集群通信方式，常規通信模式。

l內置NXDN語音加密功能

?NXR-810本地中繼臺

l頻率范圍：400～470MHz。

l發射功率：5～40W。

25W發射功率時100%發射循環；

l信道數量：30個；

l通信方式：全雙工

l雙模式：數字模式，模擬模式（常規）；

l信道間隔： NEXEDGE數字模式 6.25kHz

模擬模式   25kHz和12.5kHz.

l工作模式：集群通信方式，常規通信模式。

l內置NXDN語音加密功能

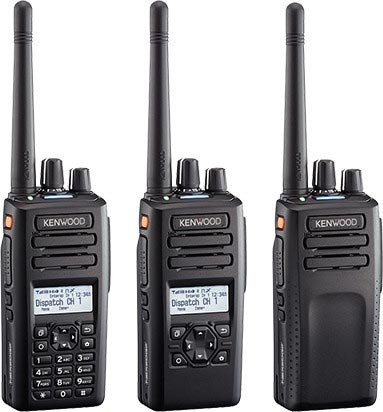

4.2、數字對講機

?NX-1000系列經濟型對講機

l頻率范圍：136-174MHz/400-470MHz；

l發射功率：5W；

l信道數量：64信道；

lNEXEDGE數字模式和模擬FM模式。

l信道間隔： NEXEDGE數字模式   6.25kHz

模擬模式    25kHz和12.5kHz.

l緊急報警功能（定義對講機側面功能鍵，將緊急報警信息發回指揮中心）；

lGPS功能（需配置KMC-48GPS肩掛式話筒或加GPS接收芯片）。

l滿足美國軍用標準MIL-STD 810C/D/E＆F的11項環境實驗標準。通過國際標準IP54/55防塵防水測試。

?NX-3000系列高端型對講機

l頻率范圍：136-174MHz/400-520MHz；

l發射功率：5W；

l信道數量：64/260/512/1000信道；

lNEXEDGE數字模式和模擬FM模式。

l信道間隔： NEXEDGE數字模式   6.25kHz

模擬模式   25kHz和12.5kHz.

l內置緊急報警功能，包括:手動觸發報警、倒地報警、劇烈晃動報警、超時靜止報警；（定義對講機側面功能鍵，將緊急報警信息發回指揮中心）；

lGPS定位功能。

l內置單兵作業安全提示功能；

l滿足美國軍用標準MIL-STD 810C/D/E＆F的11項環境實驗標準。通過國際標準IP54/55防塵防水測試。

4.3、調度管理系統

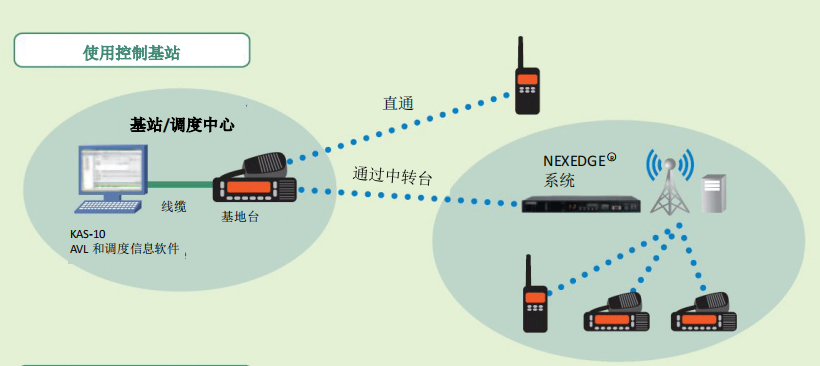

 調度管理系統由調度管理電腦?KAS-10調度管理軟件?NX-1800-15E調度管理中心臺構成。調度管理系統的構成示意圖如下：

調度管理系統的功能如下：

l調度管理系統和終端之間呼叫的記錄。包括：呼叫哪臺終端或者哪臺終端呼叫調度管理系統；呼叫的發起時間；呼叫的結束時間；呼叫的類型（組呼或是個呼）等。

l對終端發起個別選呼?組呼或者全呼（同一歸屬信道下）。

l接收來自終端的呼叫?；蛘弑O(jiān)聽某一組成員的呼叫。

l接收和處理來自終端的緊急報警。并在顯示屏上以顯著標志提示有緊急報警。

l向終端發送狀態信息或者接收來自終端的狀態信息。

l對終端進行遙斃或者復活操作。

l接收來自終端的GPS數據并顯示在地圖上。地圖可以選擇安裝掃描圖或者利用“谷歌地球”電子地圖。

l對終端和調度管理系統之間的通信（或者調度管理系統正在監聽的通信）進行錄音。錄音以MP3的形式保存在電腦的硬盤中，可隨時調出回放。
